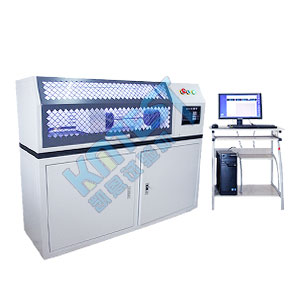

KN软轴扭转试验机

所属分类：零部件扭转试验机

产品功能：凯恩软轴扭转试验机适用于对各类软轴等静态力学的性能测试。该软轴扭转机采用卧式结构。计算机屏幕显示，数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。具有加载均匀、稳...

凯恩软轴扭转试验机适用于对各类软轴等静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，数字式数据采集控制系统和全数字交流伺服系统组成闭环控制。具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。

KN软轴扭转试验机系列
最大扭矩	20Nm、50Nm、100Nm、200Nm、300Nm、500Nm、1000Nm、2000Nm、5000Nm、10000Nm（以上为常规设备，可定制）
试验机级别	0.5级/1级	扭矩测量范围	满量程的1%-100%
角度分辨率	0.01°	试验加扭矩方向	双向加载
扭转速度控制范围	0.1°-720°/min可定制	扭矩分辨力	1/±300000
转角测量范围	0°-±99999°	试验行程	300-1000mm可定制
示值重复性相对误差	＜0.5%	扭矩示值相对误差	＜±0.5%/＜±1%
加载方式	全自动	扭转角示值相对误差	＜±0.5%
设备重量	约300KG	扭转附具	双方商榷
成套性	符合标准要求	外观	应符合GB/T2611要求
供电电源	220V，50Hz	保护功能	试验机有过载保护功能

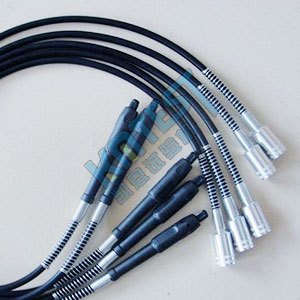

适用产品	软轴等

软轴扭转试验机构成系统：
1.试验主机：采用卧式结构，台湾TBI高精度导轨+滑块，刚性好，精度高。
2.传动系统：由台湾东元伺服电机、台湾东元伺服驱动器、摆线减速系统等组成。
3.测力系统：由高精度扭矩传感器、美国AD芯片等组成。零部件扭转试验机
4.控制系统：试验力测量控制系统由高精度负荷传感器、测量放大器、A/D转换、稳压电源等组成；位移测量控制系统由光电编码器、倍频整形电路、计数电路等组成。通过各种信号处理，实现计算机显示、控制及数据处理等功能。
5.安全保护装置：满量程过载保护、过流保护、过压保护等
